一、产品概述

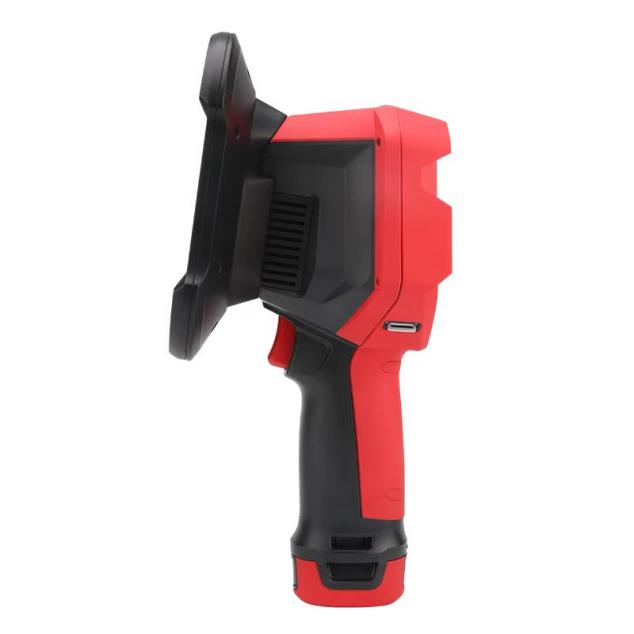

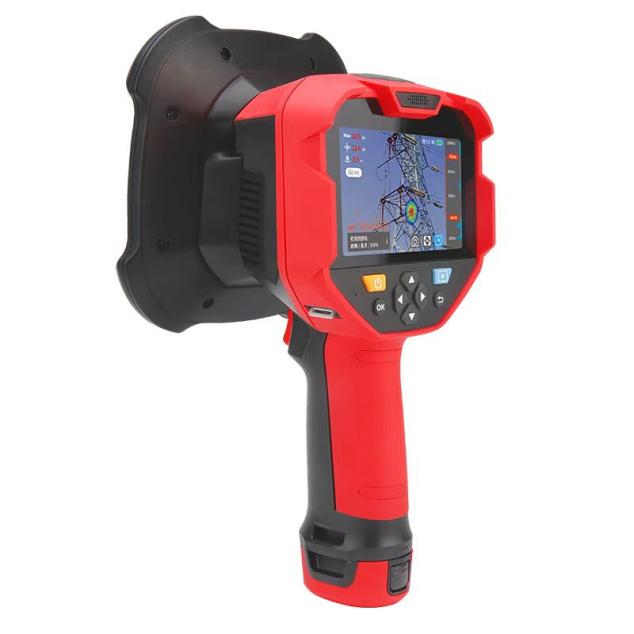

是一款手持式的超声波成像仪，利用麦克风阵列技术波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上。便携轻巧，操作简单，能够快速上手作业，仅需要调节测试频率范围、测试动态范围等参数即可满足绝大多数测试需求；支持拍照、视频模式；支持扩展大容量数据存储卡，测试数据快速导出及分析。

二、适用范围

局放检测：发电厂、输电线路、变电站、配电等电力行业。实现电力设备局放检测的可视化定位 ，频段可调，远距非接触，大面积高效筛查。

气体泄漏：燃气、化工、冶金、生产制造等领域。实现检测泄漏可视化，30m测距测量，智能计算泄漏量等级与损失，聚焦功能可减少其他噪声的干扰。

利用麦克风阵列技术波束形成技术获取声源分布数据，并配合高清摄像头实时采集视频画面，通过将声源分布数据同视频图像进行声像融合，把变化的声源动态的呈现在显示屏上。

⚫ 138个螺旋排列高灵敏度数字麦克风

⚫ 工作模式：局放检测、泄漏检测

⚫ 声音采样率最高200KHz

⚫ 成像频率范围：2kHz - 100kHz

⚫ 最小泄漏量检测：0.5m，0.5MPa下最小可检测0.15ml/s的泄漏；1m，0.5MPa下最小可检测0.2ml/s的泄漏

⚫ 0.3~ 150m定位距离

⚫ 4.3吋，(彩色）电容式触摸屏

⚫ 拍照/录制视频及查看

⚫ 文本、语音注释

⚫ 扩展TF卡128G数据存储容量

⚫ 支持Wi-Fi、蓝牙

⚫ 支持PC端软件自动导入导出数据，可查看时域波形、频谱图、PRPD图谱

⚫ 超听声音：对超声波降频处理并通过耳机进行监听

⚫ 内置聚焦功能：将声学成像云图面积集中在一个小范围区域内显示,能够减少其他噪声云图的干扰

⚫ 云图大小动态范围可调节，方便发现更微小泄漏

⚫ 具备新建/删除/切换测试目标文件夹管理功能
