简介

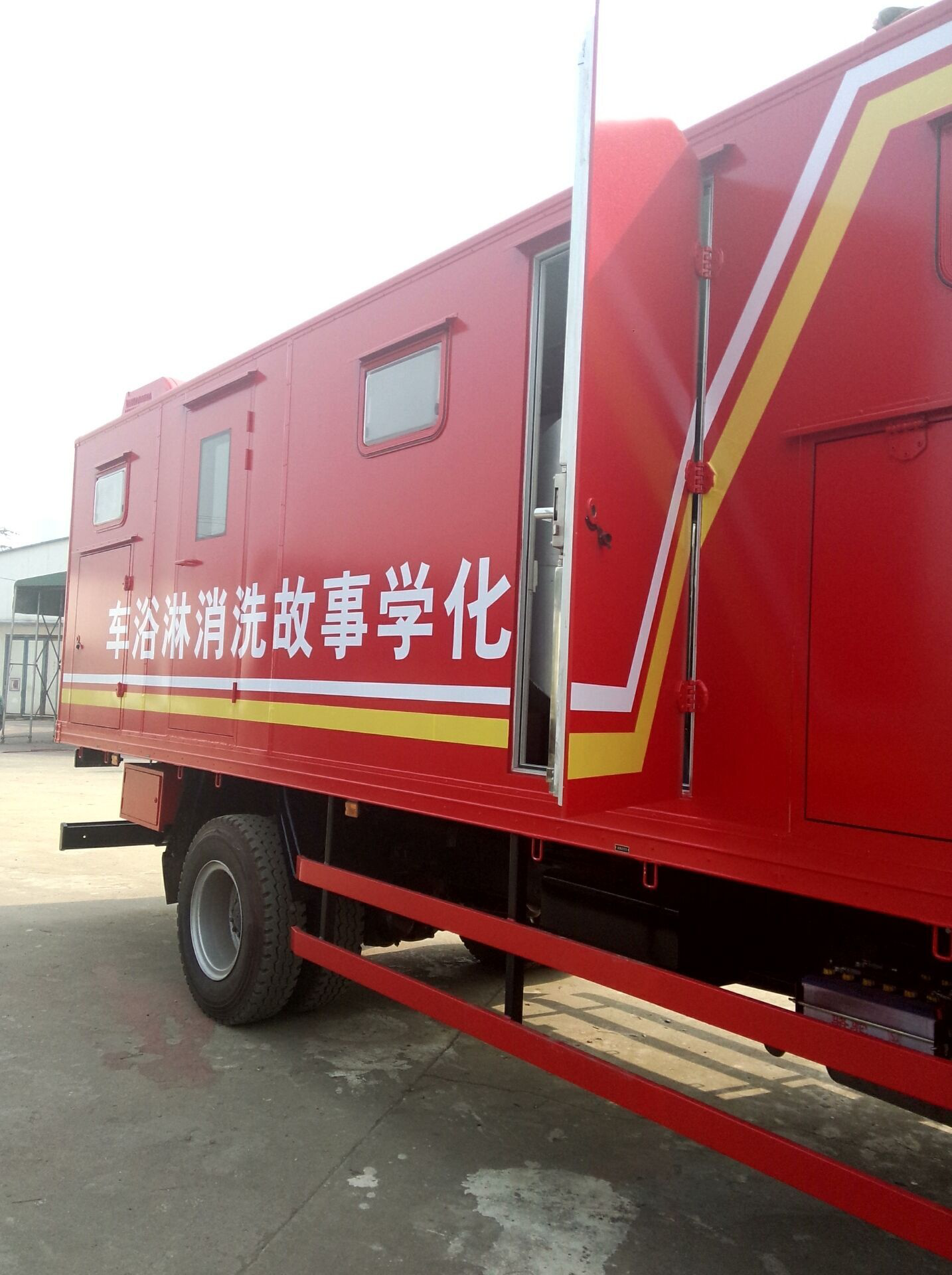

       轻型全自动防化洗消车采用全挂车底盘,内部全不锈钢保温箱体,加装洗消、烘干机及其它总成件，整车包括一个设备间和两个洗消件，采用PLC和触摸屏进行全自动控制，优化外形和结构设计，主要用于反化学恐怖和化学事故及瘟疫、传染病救援中，是野外人员局部洗消和全身洗消的理想工具。


主要特点


挂车型，拖挂方便、经济、实用。配置灵活，满足客户需要。
保温厢体采用大板粘接技术，内部不锈钢蒙板，防腐能力强，更适于在寒冷地区及恶劣环境条件下工作。
全自动控制，触摸屏操作，操作简单，界面简洁。参数可调，满足不同状态下的洗消需求。
故障诊断及报警系统，及时提示操作人员处理故障。
药液配比可调，满足多状况下的洗消药液浓度要求。
装备外部洗消设备，可以用于装备和器材的洗消，功能齐全，适用范围广。
  配备精密仪器洗消台，方便精密仪器的擦拭消毒工作。
具有携水、废水收集功能，便于集中处理。
1、车载式洗消装备，方便进入污染现场展开作业，机动灵活。本车载式洗消车适应于放射性粉尘污染的洗消模式。


2、整套装备由如下系统构成：风淋洗消系统、空气净化系统、淋浴洗消系统、放射性污水净化系统、自动控制系统、在线监测系统、车辆平台系统等主要分系统构成。


3、穿戴防护装备的人员进入风浴舱，站立式风淋洗消，洗消产生的放射性气溶胶经过滤、净化后排放。


4、人员经风淋洗消后，解除防护装备，防护装备集中收集；贴身衣物集中存放，密封收集。


5、解除防护装备后的人员，进入淋浴洗消间进行淋浴处理（必要时在淋浴前用喷雾洗消液或用毛巾擦试身体的暴露部位，擦试毛巾集中收集）。


6、淋浴洗消后的人员进入净衣间，穿戴洁净衣物离开消洗车。


7、淋浴洗消为单通道单淋浴头布置，热水通过专用燃油热水器提供，水加热前经过精密过滤器和紫外线杀菌仪等设备进行过滤、灭菌、消毒处理。


8、淋浴洗消后的放射性污水集中收集，经过多级粗精滤、活性炭、离子交换树脂及反渗透过滤和处理，净化后的水经检测合格后排放。


9、现场在线监测如下主要项目：风浴舱压力监测、净化后空气辐射等污染情况监测、净化水辐射等污染情况监测等。


二、主要技术参数


1、底盘参数


1.1环境适应性


a)环境温度：    -20～40℃


b)空气相对湿度: ≯80%(25℃时)


c)海拔高度:     ≤4000m


d)雨量 ：       ≯7mm/min


1.2底盘技术参数


a)发动机功率： 155kW


b)燃油类型：    柴油


e) 排放标准：    GB3847-2005、GB17691-2005国Ⅳ


f)最高车速：   90 km/h


2、厢体


厢体主骨架采用低合金方管焊接而成，内、外采用蒙皮粘接，中间填充阻燃保温材料，热压成型。厢体顶部在设备间、风淋间、更衣间、淋浴间和净衣间各一盏照明灯。每盏灯照明度均为100lx；厢体外顶部安装冷暖空调，可供设备间、更衣间、净衣间使用。车体安装可视窗玻璃窗，门框铝合金型材拼接组成，所有车门均配置有蹬门梯，踏板表面有防滑凸起。


厢体采用板片拼装结构，板片内部采用钢方管组焊成骨架，外蒙板为整张防锈铝板，舱内蒙皮为整张玻璃钢板，骨架内填充聚氨酯泡沫板，采用大板压机压制而成。


这种工艺制作的板片，表面平整、美观，具有较高的载荷比，保温性能好。该大板制作工艺为压板制作工艺，也是军用厢体统型要求的厢板制作工艺，我公司拥有整套压板制作设备，造型美观。


板片合拢时，在板片端面之间用钢质角件连接，以保证板片之间连接强度。各板相接处采用公司特有的板片连接处理工艺，涂抹100AD结构胶，可使厢板间连接更牢固，同时还密封防水。板片与板片的内、外包角均为铝板折弯的弯角件，内外包角均采用胶接加铆接的方式，起到紧固、密封和装饰的作用。


整个厢体被分别分割为设备间、风淋间、更衣间、淋浴间、净衣间。其中设备间约10㎡，其余均约为1.8㎡


3、车辆平台分系统


主要设备及配置：车辆底盘、驻车支撑系统、整车信号系统、车辆照明系统、车辆防护等。


4、空调主要参数：


制冷能力：2500W


制热能力：1000W


尺寸：960×675×220mm


重量：37Kg


电源(v/Hz)：220/50


5、环境适应性技术指标


2.1工作环境温度：  0℃～40℃


2.2空气相对湿度：  不大于80%（25℃）


2.3海拔高度：      ≤4000m


2.4 雨量：≯7mm/min


6、风淋洗消系统


主要设备及配置：风淋洗消舱、控制系统、放射性气溶胶在线监测系统等, 控制系统采用电子互锁、光电感应自动吹淋、数码控制面板；风淋室安装风量表，以供检测和显示风量使用；另外还设置有放射性气溶胶在线检测仪器的在线连续取样的接口，便于放射性气溶胶在线检测仪器的安装。


6.1风淋洗消舱


a) 功率：1.5kW


b)  工作电源：380V


6.2放射性气溶胶在线监测系统


a) 探测器类型：Si-PIN;


b) α测量范围：1.5~1E06Bq/m³（Am-241, 2h时间）；


c) β测量范围：3.7~1E06Bq/m³（T1-204,  2h时间）；


d) α能量范围：2.5~6.5MeV;


e) β能量范围：0.2~2.5MeV;


6.3空气净化系统


主要设备及配置：高效排风过滤器、空气净化舱、离心风机、风量/压差实时监测系统。满足《核级高效空气过滤器》、《电离辐射防护与辐射源安全基本标准》相关要求和《大气污染物综合排放标准》。


7、进水系统


主要设备及配置：进水系统主要由水箱、前置过滤器、专用燃油热水器BXL-1、恒温混合、管道、外接端口组成。


7.1  水箱：水箱材质采用1.5㎜厚不锈钢板焊接而成。


a)管道材质采用GB/T 17395-2008输送流体用不锈钢无缝钢管。


b)设置前置过滤器，达到过滤铁锈、泥沙、大颗粒物质等。可滤除40微米以上的颗粒杂质。


c)设置外端接口，可与市政用水对接。


7.2前置过滤器技术指标


过滤膜孔径：35微米；


7.3专用燃油热水器


型号：BXL-1；


a)外形尺寸：L×W×H


950mm×380mm×386mm


b)额定热功率   20 kW


c)最大耗油量   1.9 kg / h


d)淋浴喷头数   1 个


e)最大淋浴热水流量 800 kg / h


8、废水处理系统


8.1主要技术参数


处理水量： 1000L/h;


排放标准：《污水综合排放标准》；


去除率：99.99%；


原水压力0.03MPa;


8.2超滤设备技术指标：


外壳材料：PVC;


内胆材料：PVDF；


过滤膜孔径：≤0.1微米；


使用压力：0.15MPa;


PH值应用范围：2~13。


8.3阴阳离子交换器主要技术指标：


1）树脂质量：≤20㎏；


2）树脂壳体材料：不锈钢（或有机玻璃）。


初虑设备、超滤设备、阴阳离子交换器、活性碳等独立的处理单元均设置压力表；


8.4废水处理系统设置总流量表；


废水处理系统设置有进水旁路装置，使之其可作为独立单元单独脱机使用。废水处理流程图如下


原水箱     泵     流量计     粗滤    精滤     阳床     阴床


活性炭过滤     超滤     排放


9、淋浴洗消系统


主要设备及配置有：


a) 淋浴立柱


b) 喷头


c) 给水泵


d) 球阀


9.1立柱管道采用输送流体用不锈钢无缝钢管。


9.2喷头的额定流量为10L/min,额定压力为1.2bar.


9.3给水泵技术参数：


a) 工作电压：≤24V；


b)流量： 25L/min；


c)扬程： 6米。


9.4球阀材质为不锈钢，使用适用压力≤1.0MPa，温度为-10~200℃。


9.5 恒温混水阀


a)  最高工作压力：16 bar


b)  最高工作温度：85 ℃


c)  温度调节范围：38 ℃～60 ℃


10、配电及控制分系统


主要设备及配置：发电机组（或外接电源）、配电柜、控制柜、触摸屏、升降照明灯、综合操控舱等。


10.1控制箱为壁挂式控制箱，箱体表面喷塑处理；要求箱体喷塑表面美观，无气泡，漏喷，无刮擦划痕。


a)控制箱内元件安装布置整齐、美观，元件间的间隙符合电器安全距离要求，控制箱及车内布线整齐规范，连接牢固可靠，各导线起点，终点均有不易脱落的线号及标识；


b)环境温度为常温15~35℃，空气湿度为43~75%时，电气系统各回路对地的冷态绝缘电阻不小于2MΩ;


c)在常温20℃，常压1.01E+0.5Pa条件下，系统通电后各设备应正常工作，显示设备能正常显示读数并在误差允许范围内。


10.2 PLC控制器，工作电源AC220V,  DC24V输入/继电器输出，本体总点数I/O为24点，14点输入，10点输出；


10.3发电机


可同时给整车空调系统、电气控制系统、车内照明系统、风淋系统、水处理系统在线检测系统等用电配套设备供电，发电机额定功率12kW, 输出电压AC400V 50Hz。


10.4 升降照明灯


a) 产品型号：CJG252250


b) 系统工作电压：DC24V


c) 灯具工作电压：AC220


11、放射源贮存容器技术要求


主要技术参数


a)参照包装容器 钢桶GB/T325-2010的相关规定设计制作；


b)钢桶材料：1.0~1.2㎜双面镀锌钢板；


c)钢桶尺寸:φ560×500㎜；


d)钢桶防锈：钢桶内外表面均做防锈漆面处理；


e)钢桶面漆：钢桶内外表面均用橙色漆面喷涂。
