产品简介

主要用于应急救援过程中实现救援现场和指挥中心之间无线通信网络的快速部署与组网，提供包括语音、视频、数据在内的移动多媒体通信联络与调度指挥通道。
二、产品特点

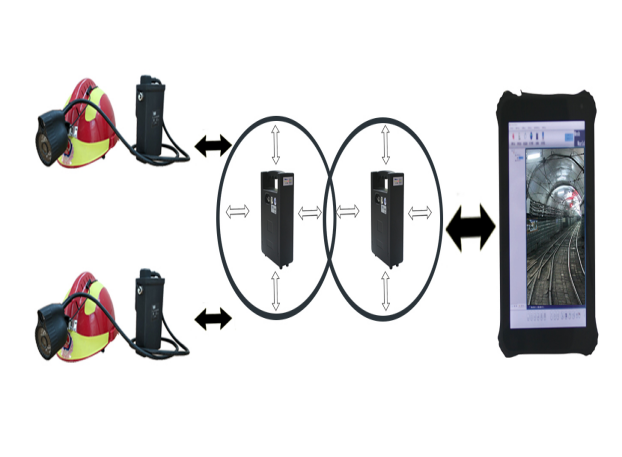

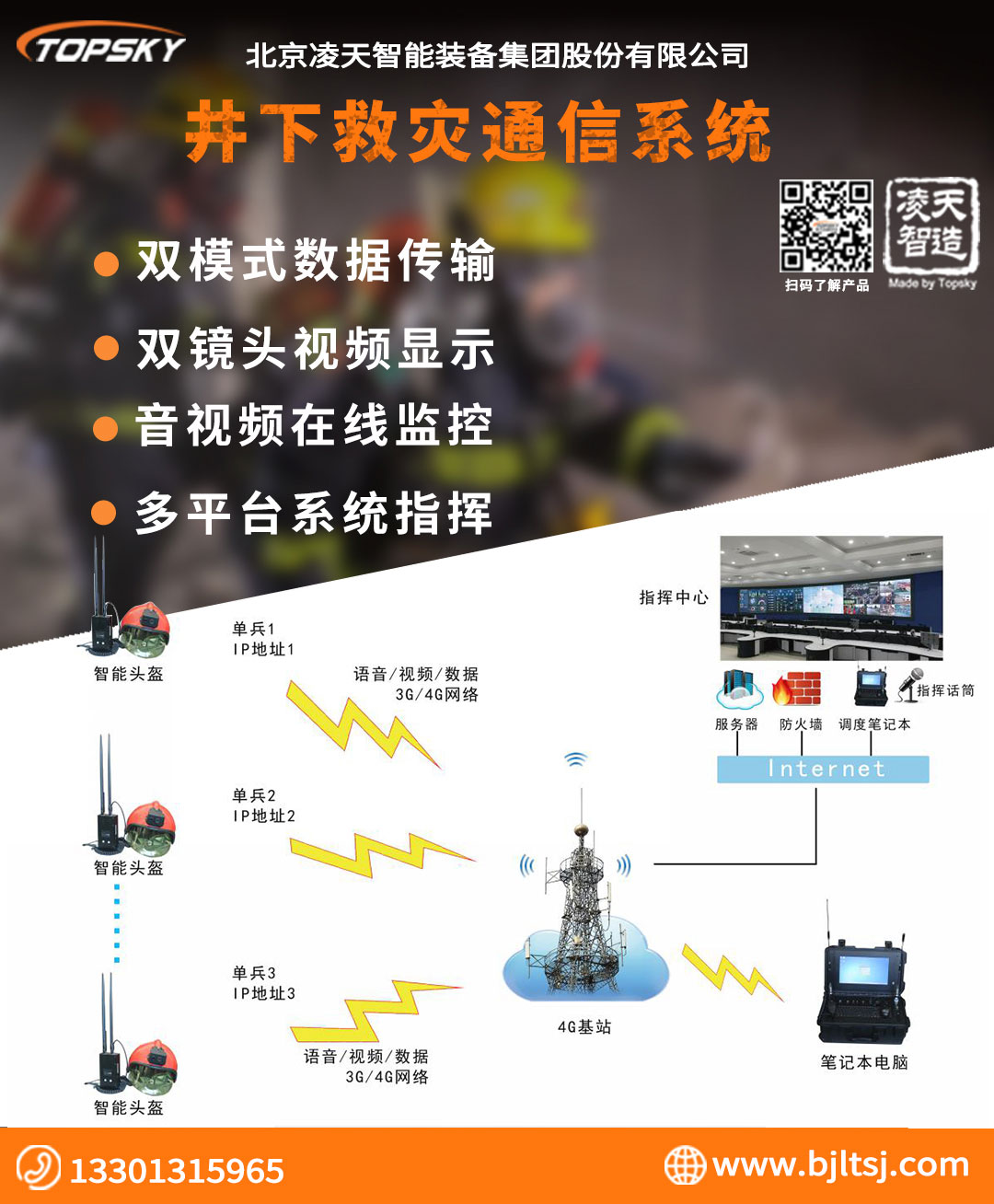

该系统采用无线通信网络采用自组织、自愈合方式快速形成多跳链状或网状网拓扑结构，无线通信距离不小于2000米，具有快速部署、高带宽、低时延、可靠性强等特点。井下救援人员或工作人员，通过佩戴矿用本安型平板计算机、配套的低照度摄像头自带语音通话、无线中继器等装备，将现场的实时图像、语音等信息实时回传到指挥平台，调度指挥人员可以实时了解现场情况，并对现场人员进行调度指挥。
三、技术参数
一、本安型无线视音频摄像仪
1、图像采集功能：头盔内置1080P高清摄像机。
2、语音通讯功能：头盔内置高清晰度麦克和工业专用骨传导耳机，声音保真度高，耳机采用头骨振动方式，适合与救援现场及嘈杂环境下使用。
3、强光照明功能：考虑到应急设备的使用方便性，增加了照明功能，以便用户在夜晚及光线较暗的环境下使用，集成度高。
4、发射主机：腰跨传输设备，实时采集的信息可通过该设备传输到指挥中心，实现了可视化指挥的功能。
5、电池性能：为了方便作业人员使用，特别增加了电池的容量 ，保持持续供电6-8小时。
6、传输距离: 采用WIFI网络传输距离：300米左右，每增加一个基站，距离延长200米左右。
7、存储功能：设备具有音视频数据的存储功能，内置了32G的存储卡，

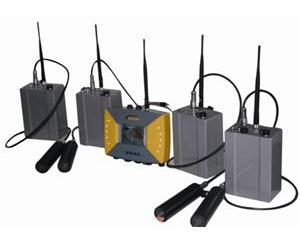

二、 本安型无线中继器
1. 主要功能：无线传输：无线骨干传输5.8G、2.4G无线覆盖，无线网络的智能延伸，能迅速组建成自己的专用网络；
2. 产品特点：具有高带宽、灵活组网的优点，独特的无线设置，使操作更加简单方便。
3. 延伸距离：每500米——1000米增加一台中继设备，以确保无线通信网络正常运行；
4. 漫游功能：本产品实现了无缝漫游功能，通过中继组网可实现数十公里的网络覆盖面积；
5. 产品外形：该款中继产品采用手提式设计，使用时随时安放在适当位置即可；
6. 内置天线：本产品天线采用内置方式，绝缘性能良好，安全耐用；
三、 救灾指挥终端（矿用本安型平板计算机）
1. ★认证：煤安认证、非煤矿山安标认证、煤矿防爆认证、化工防爆认证
2. ★防护等级:IP67，四防设计：防摔、防尘、防水、防压
3. 显示屏:7.0',  800*1280 IPS
4. 触摸屏:Capacitive touch panel （电容式触控面板）
5. GPS:内置
6. 支持WIFI、蓝牙、4G
四、 配置清单
序号 名称 型号 单位 数量 备注
1 本安型无线视音频摄像仪 KBA9 台 2
2 矿用本安型无线中继器 ZJT9-Z 台 4
3 救援指挥终端（矿用本安型平板计算机） KJD3.7 部 1

可视、可通话(含灾区视频通信系统),实时传输灾区环境参数、语音、视频  等信号到井下基地及地面指挥部，有效通信距离≥1000m,工作时间≥8h,符合 矿用标准。

该系统采用无线通信网络采用自组织、自愈合方式快速形成多跳链状或网状网拓扑结构，无线通信距离不小于2000米，具有快速部署、高带宽、低时延、可靠性强等特点。井下救援人员或工作人员，通过佩戴矿用本安型平板计算机、配套的低照度摄像头自带语音通话、无线中继器等装备，将现场的实时图像、语音等信息实时回传到指挥平台，调度指挥人员可以实时了解现场情况，并对现场人员进行调度指挥。
