一、产品概述

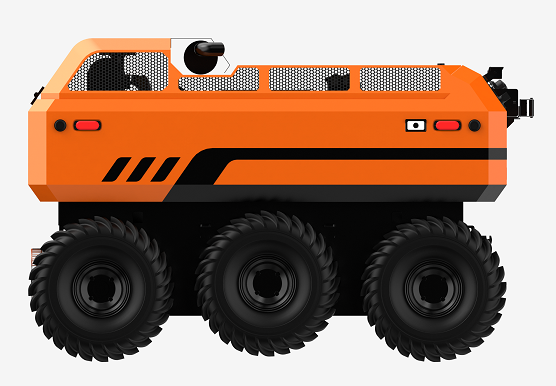

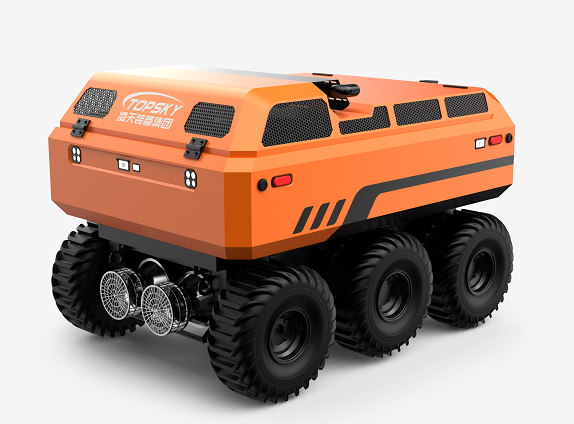

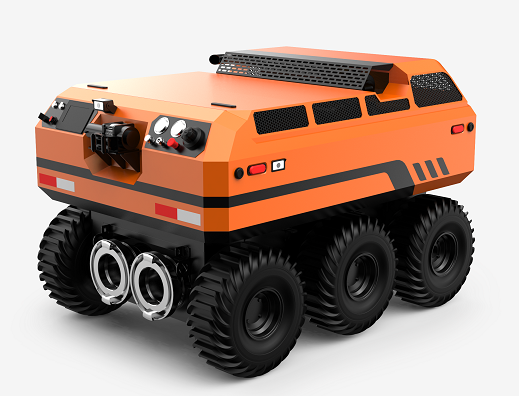

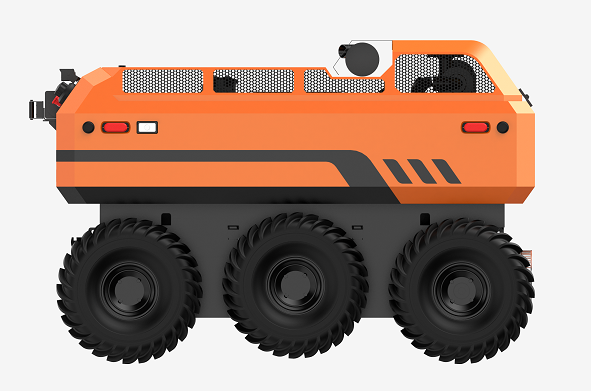

RXR-Q200L 排涝破拆一体化机器人采用汽油机为动力源，使用液压传动系统操控排涝破拆一体化机器人的大流量泵用于城市车库、地铁站、隧道、涵洞、城市狭小道路等地排涝救援。当城市发生大暴雨，并且长时间超过城市自己的排水极限时，导致地下车库、地铁、隧道等蓄水严重时，排涝破拆一体化机器人在抢险救援中可以实现快速排洪救援。本产品具备排水、音视频侦察、水中漏电侦察、灾区环境侦察功能。

二、使用范围

城市车库排洪救援

地铁站排洪救援

隧道、涵洞地形排洪救援

城市狭小道路排涝

水库排险

作为远程供水的取水模块

三、产品特点

1.★远程遥控启动：

不受其他物体的阻挡，遥控器按钮能对功率进行合理调节，自由控制流量大小，满足现场实际需要；

2、★水陆两栖式底盘：

采用6×6轮式底盘，液压驱动，装有水陆两栖真空轮胎，可全地形行驶；

3、★功能多样、应用场景广：

①供水：可以给消防车供水，也可作为远程供水取水模块，无需取水平台，可自行下水；流量大、供水速度快；

②排涝：排水流量大（720T/H）、距离远、易操作、可快速部署到位；

③适应能力强：对水质要求低，可排污水及泥浆，可通过25mm颗粒；

4、配套自动收放水带车：

供排水机器人配有大口径水带收放车，采用电动快速铺设系统，操作简单，实用性强等特点，解决了人力收放水带的不便利性，增加了救援时间；

5、远程接力：

如供水距离过长，可通过一个供排水机器人在中间续力；

6、★★预留液压接口：

可以外接液压圆盘锯等破拆工具

参数：

1.驱动形式采用液压驱动
2.采用水陆两栖真空轮胎
3.可远程遥控操作，遥控器具备燃油箱液位报警提示
4.遥控升降吸水口，可用于低水面排涝
5.★最大排水量：≥210L/s
6.整机重量：≤840kg
7.★牵引力：≥5500N
8.★负载能力：≥350kg
9.行驶速度：≥7.9km/h
10.★底盘形式：6 X 6驱动方式，液压真空轮胎底盘
11.发动机功率：≥26KW
12.★最小离地间隙：≥173mm
13.★越障高度：≥312mm
14.爬坡角度：≥35°
15.侧倾角度：≥35°
16.★转弯半径：1200mm
17.★遥控距离：≥1100m
18.扬程：≥7m
19.★吸水入水深度：≤155mm
20.★机器人满箱油连续工作时间：≥24h
21.可吸排含有最大固体颗粒直径25mm杂质液体，通过更换滤网，可吸排含有最大固体颗粒直径3mm杂质液体
22.流量要求：0米吸深条件下，排水量210L/s以上；最大排水距离305m
23.管径：配备 DN200mm 双进水口；DN200mm 双出水口
24.机器人内部设置电动排水泵，可自动检测并排出机器人内部积水
25.配有15m钢缆专用电动绞盘，绞盘牵引力≥15kN
1.特点：实现水带的快速铺设和回收
2.驱动型式：电动
3.电池容量：32Ah
4.总收放水带：600米
5.可同时收卷2盘大口径水带
6.铺设/收卷速度：0.6m/s

用于城市车库、地铁站、隧道、涵洞、城市狭小道路等地排涝救援。当城市发生大暴雨，并且长时间超过城市自己的排水极限时，导致地下车库、地铁、隧道等蓄水严重时，排涝破拆一体化机器人在抢险救援中可以实现快速排洪救援。

1. ★远程遥控启动：

不受其他物体的阻挡，遥控器按钮能对功率进行合理调节，自由控制流量大小，满足现场实际需要；

2、★水陆两栖式底盘：

采用6×6轮式底盘，液压驱动，装有真空轮胎，另加配水下推进器，增加水中行进效率，水陆两栖，可全地形行驶；

3、★功能多样、应用场景广：

①供水：可以给消防车供水，也可作为远程供水取水模块，无需取水平台，可自行下水；流量大、供水速度快；

②排涝：排水流量大（720T/H）、距离远、易操作、可快速部署到位；

③适应能力强：对水质要求低，可排污水及泥浆，可通过25mm颗粒。

4、配套电动大口径水带收卷车：

供排水机器人配有大口径水带收放车，采用电动快速铺设系统，操作简单，实用性强等特点，解决了人力收放水带的不便利性，增加了救援时间。

5、远程接力：

如供水距离过长，可通过一个供排水机器人在中间续力。

6、★水域漏电报警装置（选配）：

漏电报警仪实时监控机器人所在水域漏电情况，并做报警响应。

7、预留液压接口：

可以外接液压圆盘锯等破拆工具。

8、★接入机器人网络化云平台（选配）

机器人的位置，电量，音频、视频、气体环境探测信息等实时状态信息，可以通过4G/5G网络传到云端，后台PC端和移动端可以查阅

9、★配置水域救援监控综合装置（选配）
