一、产品概述

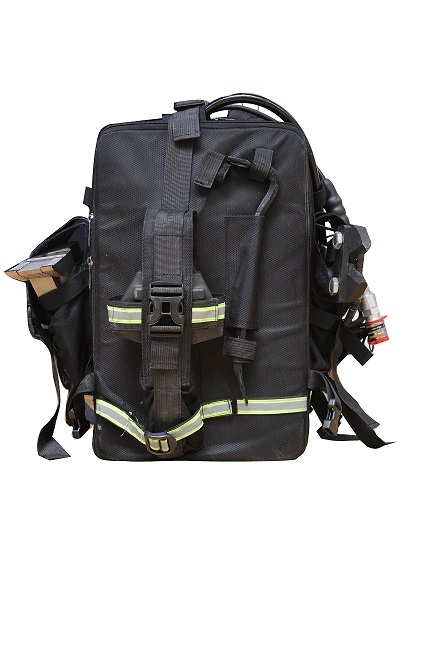

LT-BAT型背负式电动液压破拆工具组为单兵背负使用的5套件电动液压工具组。电动液压泵作为液压动力源，与组件中其他液压破拆工具配套使用:微型开门器;微型扩张器;微型剪切器，进行相应的破拆工作；撬棍无需配合，可单独进行起钉及撬拆工作。
电动液压泵具有二级压力输出，根据外接负载的变换自动转变压力。压力低时，高、低压柱塞泵同时工作，供油量大，元件运行速度高;随着负载的增大，低压柱塞泵停止工作，高压柱塞泵单独工作。
二、适用范围
消防、应急等安全领域
三、产品特点
 1、主要部件采用航空用铝合金，强度大，重量轻；
 2、采用高容量电池，继航时间长；
 3、多重电路及机械保护措施，保证工具和操作者安全；
 4、可单兵背负操作，采用CEJN进口平接口，快速插拔。
四、主要技术指标

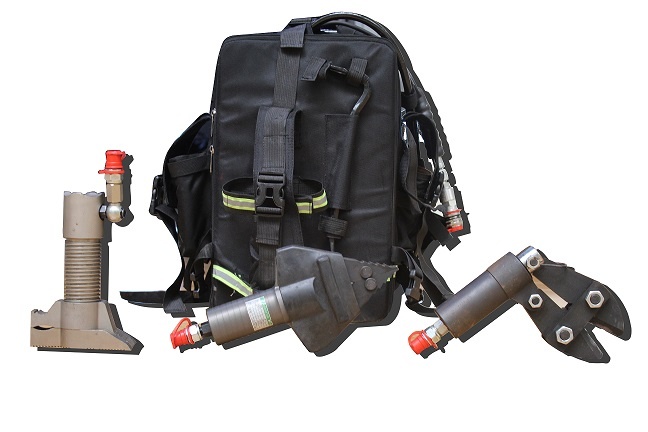

1、由电动泵、开门器、扩张器、剪切器、腰斧和撬棍组成。
2、电动泵：电动液压泵可根据外接负载变换自动转变压力；额定输出压力：72Mpa；高压流量：0.4L/min；低压流量：1.2L/min；液压油容量：1L；电动泵静质量：8.45kg（含两块电池）。 输出油管长度：2.16m；电池：24V 6AH，具有电量显示功能。具有无线遥控功能，遥控器遥控距离300米。
3、开门器：单管接口，抬升器的分离槽有防滑功能；闭合长度：215mm；开启距离：225mm；分离距离：270mm；分离力：59.0KN；质量：4.3kg；撑 顶 距 离：315mm撑顶力：61.4KN。
4、扩张器：单管接口，开启距离：152mm；扩张力：46.6KN；质量：3.3kg。
5、剪切器：单管接口，刀口最大开口距离：35mm；能剪断直径20mm的圆钢；质量：3.60kg；
6、腰斧：切割最小回转半径299mm，切割最大回转半径420mm，最大力臂299mm，可切断φ8mm钢筋，2mm钢板，切割头最大开口距离5mm，质量：0.98KG，外形尺寸：298*140*20mm。
7、撬棍：长度344mm
