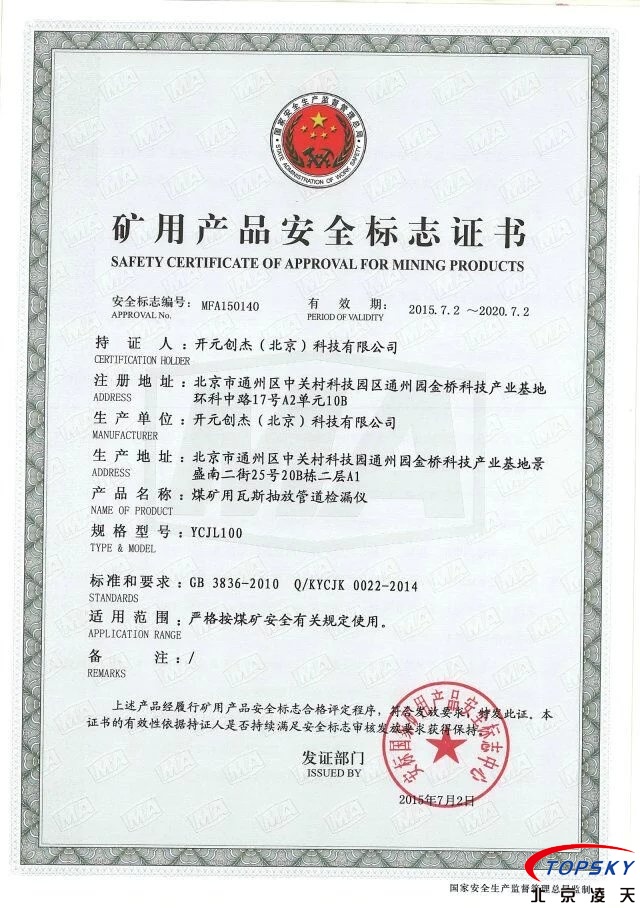

可视化的抽放管道泄漏检查“神器”取得安标认证

可视化的抽放管道泄漏检查“神器”取得安标认证

本质安全型

 可视化的抽放管道泄漏检查神器!

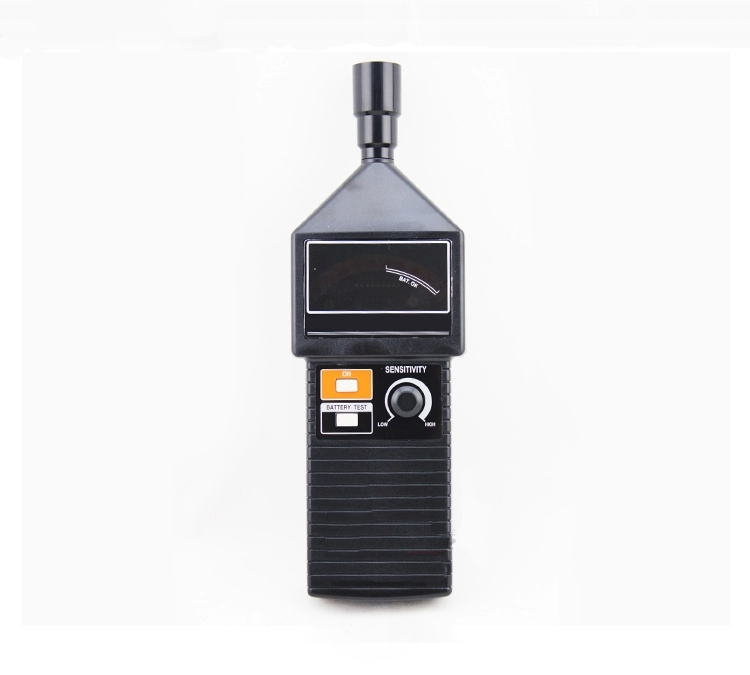

YCJL100

瓦斯抽放管道检漏仪

研发：开元创杰（北京）科技有限公司


一、       用途

    YCJL100 瓦斯抽放管道检漏仪是用于检测井下瓦斯抽采管道和法兰泄漏位置的本质安全型仪器，防爆标志为Exib I。

二、       工作原理

　　当井下煤层气集输管网出现裂隙或孔洞时，由于受到管道内外压差的作用，会使得大气经由裂隙或孔洞泄漏进入管道，当泄漏处尺寸较小且雷诺数较高时，流入气体就会形成湍流，湍流在泄漏孔洞处会产生一定频率的声信号。通过检测泄漏产生的声信号便可查出抽采管道泄漏部位。

    巡检人员手持超声波检漏仪对抽采管道进行逐段检测，在发现泄漏后，随即利用在线堵漏工具箱对泄漏处实施封堵处理。在线堵漏工具箱主要由堵漏剂、注剂枪等组成，该产品具有便于携带、操作简便等特点.

三、       产品特点：

   可视化操作: 定位气体或空气泄漏时产生的超声波音源的位置。泄露程度可由面板上的弧形状LED显示，并可由内部声音蜂鸣或外部耳机指示出来.

   精确测量

   本质安全型

四、       应用范围：

   瓦斯管道泄漏

   地下管道泄漏

   供热系统泄漏

   压缩空气泄漏

五、       技术参数：

泄露灵敏指示： LED条状指示面板，音调。

频率响应： 20KHz — 100KHz

工作电流：＜200mA

存储容量：能够测量存储128个测点数据

工作时间：≥8h

防爆类型：Exib I
