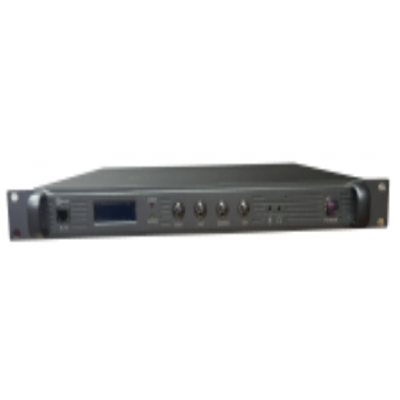

R100S-HD数字化高清车载接收台采用1U标准化外形结构，适合机架安装，可以与本
公司生产的任意一款发射机配合使用。可提供多种输出接口：包括高清HDMI、HD-S
DI接口、标清CVBS接口、以太网接口（10/100base-T自适应）、RS232数据接口。
并预留BDS/GPS数据接口。
1.产品优势
l 双向语音通信；
l AES 256位加密；
l BDS/GPS定位功能；
l 机箱采用抗震设计，防冲击性好；
l HDMI/HD-SDI/CVBS输出接口；
l 工作频率可调，支持8个信道；
l 信道带宽1/2/3/4/5/6/7/8MHz可调；
l H.264编码，支持D1/720i/720P/1080I/1080P等高标清编码格式；
l 可提供RJ45接口的IP数据输出，实现数据的网络上传；
l 高标清兼容，窄带（1~2MHz）情况下传输标清图像，宽带（4~8 MHz）情况下传输高清(1080p)图像；
2.产品参数
ORANGE(欧远致）-R100S-HD
|
高频单元 |
||
|
工作频率 |
200~2300MHz（工作频率可定制） |
|
|
基带单元 |
||
|
COFDM子载波数 |
8K/4K /2K模式 |
|
|
射频带宽 |
1/2/3/4/5/6/7/8 MHz可调 |
|
|
保护时间间隔 |
1/32，1/16，1/8，1/4可选 |
|
|
信道编码 |
1/2，2/3，3/4可选 |
|
|
二次谐波 |
＞52dBc |
|
|
前向纠错码率 |
1/2、2/3、3/4、5/6、7/8可选 |
|
|
调制星座图 |
QPSK/16QAM/64QAM可选 |
|
|
交织深度 |
无交织 / 中交织（100ms）/ 长交织（200ms）可选 |
|
|
系统单元 |
||
|
传输码率 |
800Kbit/s~ 32Mbit/s可调 |
|
|
移动速度 |
时速480公里稳定传输 |
|
|
视频/音频单元 |
||
|
图像格式 |
PAL或NTSC复合视频 |
|
|
编码速率 |
1M～20Mbps |
|
|
声音输入 |
双声道12dBm |
|
|
取样频率 |
32KHz |
|
|
语音接收灵敏度 |
≤111dBm |
|
|
辅助数据 |
150bps～38.4Kbps RS232数据自适应（可选） |
|
|
调控功能 |
密码修改、频率修改、数据带宽修改、按键锁定功能 |
|
|
工作环境 |
|
|
|
控制接口 |
RS232 DB-9 |
|
|
供电电源 |
AC220V |
|
|
整机功耗 |
＜80W |
|
|
设备尺寸 |
485×310×44mm |
|
|
工作温度 |
－25°C ～ 60°C |
|
|
工作湿度 |
80％ |
|
